Système d'attache de rail de bride de tension pour le chemin de fer, attaches du rail W12

Système d'attache de rail de la bride de tension SKL12 pour le chemin de fer, attaches du rail W12



La bride de tension SKL est une agrafe verrouillable avec la haute résistance permanente d'agrafe.

Cette agrafe est particulièrement appliquée dans des constructions de rail avec les dormeurs concrets avec

le diamètre 13mm 15mm, gamme de produits que nous couvrons de SKL1, SKL3, SKL12, SKL14



Diamètre	Type	Poids (kilogrammes)
13mm	SKL1	0,49
13mm	SKL3	0,53
13mm	SKL12	0,53
13mm	SKL14	0,505

La propriété de fatigue n'est non moins de 5 millions de fois.

Propriété de chargement : sous pression 8-12KN, le déplacement est entre 9-12mm.

Matière première : 60Si2MnA, 60Si2CrA…

Surface : Auto-couleur, noir, dacromet, et exigences spécifiques de tous autres clients adaptés.



Exposition d'échantillon :





Nous pouvons également vous fournir les produits selon les échantillons d'ANG des dessins des clients complètement.



Dessin de SKL12 :





Diagramme d'Assemblée :









Processus de fabrication d'agrafe de rail

Comment produisons-nous des agrafes de rail ?

ZhongYue produit les agrafes de rail accordant les procédures scientifiques de la production d'agrafe de rail strictement et les procédures spécifiques sont comme suivent :

1. Matière première : Originaire en acier de ressort de la meilleure qualité de catégorie d'un producteur à long terme digne de confiance et certifié.
2. Cisaillement : La barre d'acier de ressort doit être tondue selon la longueur exigée.
3. Chauffage : à la température de forge (950-1000 degrés Celsius), mais au-dessus du chauffage sera évité de vérifier la décarburation.
4. Formation : La barre passionnée appropriée est transférée à la presse de puissance pour la forge.
5. Durcissement : Les agrafes forgées de rail sont transférées à éteindre le réservoir. L'exactitude dimensionnelle et éteindre la dureté des agrafes de rail sont vérifiées avant le gâchage.
6. Gâchage : Les agrafes de rail sont gâchées à environ 350 Celsius pour réaliser la dureté appropriée au printemps.
7. Inspection : Les produits sont alors vérifiés complètement selon la Chine CRCC et spécifications et conception exigées par client.
8. Emballage : Des agrafes peuvent être emballées dans les sacs tissés ou sur le besoin des clients.

Inspection pendant le processus de fabrication

Comment le contrôle de qualité va-t-il des agrafes de rail de ZhongYue ?

Nous possédons un ensemble complet de système strict de contrôle de qualité pour produire des agrafes de rail, à partir de la matière première achetant jusqu'à l'application de finition d'agrafe. Il y a une équipe d'inspection professionnelle à vérifier au sujet de chaque processus de la chaîne de production et de chaque de deux heures hors de la ligne.

Machine d'inspection pour les agrafes de finition de rail.

Que ZhongYue fait-il utilisation d'inspecter les agrafes de finition de rail ?

1. Appareil de contrôle Brinell de dureté
2. Analyseur de carbone et de soufre
3. Machine de dureté de Rockwell pour examiner les matériaux métalliques
4. Machine d'essai automatique d'impact
5. Microscope métallographique
6. Analyseur ultra-rapide automatique
7. Machine d'essai de fatigue
8. Machine de polonais métallographique de spécimen
9. Spécimen métallographique dirigeant la machine

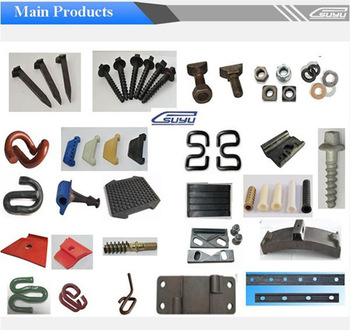

Gammes de produits de Zhong Yue :
