Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC

Informations de base
Lieu d'origine: La Chine
Nom de marque: ZhongYue
Certification: ISO9001:2015
Numéro de modèle: SKL14
Quantité de commande min: 10000sets
Prix: Negociable
Détails d'emballage: selon l'exigence des clients
Délai de livraison: 15-30 jours ouvrables après ont reçu votre paiement
Conditions de paiement: T/T, 30% à l'avance
Capacité d'approvisionnement: 500,000set par mois
Nom du produit: Système d'attache de rail Application: Voie, chemin de fer
Similitude: E dactylographient, type de Nabla, le type de SKL, KP dactylographient, etc. Exemple: Disponible
Surligner:

attaches de voie de chemin de fer

,

système d'attache de vossloh

Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC

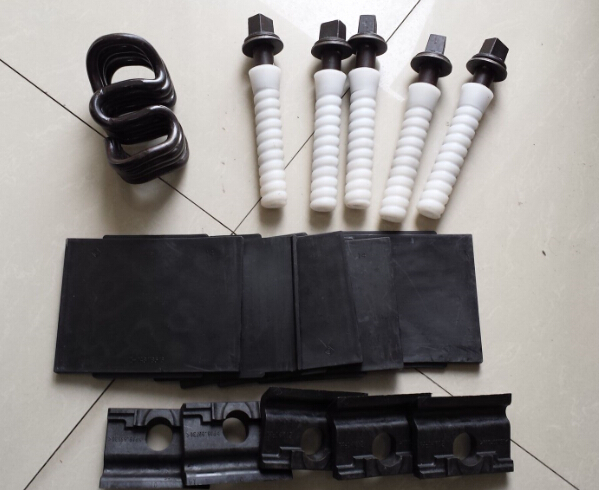

Un ensemble de système de l'attache SKL-14 inclut :



A) Unités de la bride de tension Skl14 -4 ;

B) Transitoire solides solubles 25/Uls 7 de vis -4 unités ;

C) Unités à angles de la plaque guide Wfp-14K12 -4 ;

D) Unités en plastique du doigt -4 ;

E) Unités de la protection de rail 148/185/6 - 2 ;



Paramètres techniques



Nom de partie Type Matériel Finition Remarque
Agrafe de la tension SKL14 Diamètre 13mm 60Si2CrA, 38Si7

Plaine huilée,

la peinture de couleur, ou l'autre a exigé ceux.

Dureté : 42-47HRC
Essai de fatigue : Quand le débattement de ressort d'agrafe atteint 9.1mm et le débattement d'oscillation est 1.42mm, la résistance à la fatigue sera des cycles de 5 millions sans rupture.
Norme : DIN17221, GB/T1222
Transitoire de la vis Ss35 M24×150mm
M24 ×160mm
M24×180mm
Catégorie 4,6 : Q235
Catégorie 5,6 : 35#
Catégorie 8,8 : 45#

Plaine huilée, oxyde noir, galvanisé,

immersion chaude galvanisée, Dacromet et sherardized

Norme : ISO898-1, UIC864-1 et N-F F500-50
Joint simple Uls7 Q235

Plaine huilée, oxyde noir, galvanisé,

immersion chaude galvanisée, Dacromet et sherardized

Norme : EN10025, EN10139
Doigt en plastique Pour différentes tailles de transitoire de vis HDPE, nylon renforcé 66 (PA66) Couleur noire, bleue, jaune, verte ou autre Pour l'insertion dans le dormeur concret
Plaque guide Rail UIC54, UIC60, 50kg, rail 60kg, et d'autres tailles comme commandé Nylon renforcé 66 (PA66) Couleur noire, bleue, jaune, verte ou autre Les différentes conceptions sont disponibles.
Protection de rail UIC54, UIC60, et taille comme commandé EVA, ou caoutchouc Couleur noire, bleue, jaune, verte ou autre Les différentes conceptions sont disponibles.





Caractéristiques :

  1. Skl bride de tension de 14 R avec 1,8 millimètres de force de fatigue
  2. Rail inclinant la protection par la courbure moyenne de la bride de tension et de la conception spéciale de la plaque guide à angles
  3. De préassemblage de tous les composants dans l'usine de dormeur possible
  4. Réduction de coûts de maintenance par tendre d'élastique permanent du rail avec des brides de tension (charge d'orteil de kN 2 X12)
  5. Ajustement de mesure ±10 millimètre dans des étapes de 2,5 millimètres

Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC

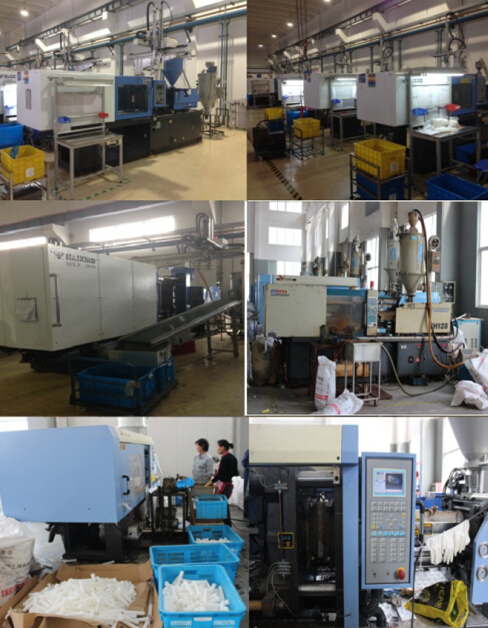

Processus de produit

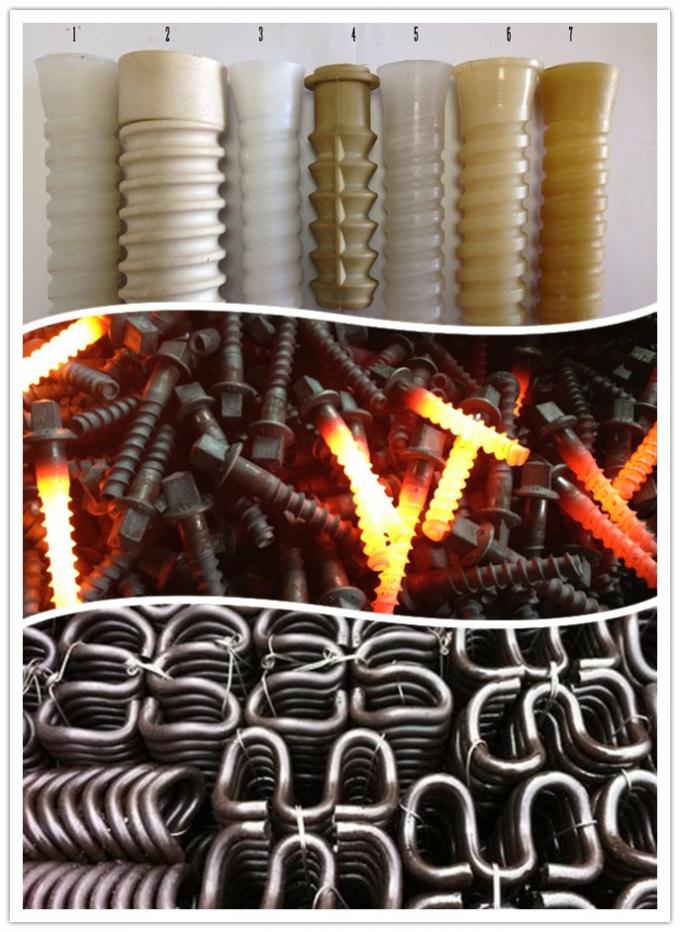

Processus de fabrication d'agrafe
1 matière première
2 cisaillement
3 chauffage à la température de forge (950-1000 degrés Celsius)
4 formation
5 durcissement
6 gâchage en-dessous de 350 degrés de Celsius
7 inspection
8 emballage



Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC



Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC





Préparation de surface

  1. plaine (huilée)
  2. peinture de couleur
  3. noir d'oxyde (la plupart de choix)
  4. galavazing
  5. DHG



Machine d'inspection

  1. Appareil de contrôle Brinell de dureté
  2. Analyseur de carbone et de soufre
  3. Machine de dureté de Rockwell
  4. Machine d'essai automatique d'impact
  5. Microscope métallographique
  6. Analyseur ultra-rapide automatique
  7. Machine d'essai de fatigue
  8. Machine de polonais métallographique de spécimen
  9. Spécimen métallographique dirigeant la machine

Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC



Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC 4



Paquet

  1. sac tissé parcouche de 25 kilogrammes avec pallent en bois de fumigation libre
  2. 36bags/pallets
  3. 20pallets/20ft

Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC 5



Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC 6



Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC 7



Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC 8

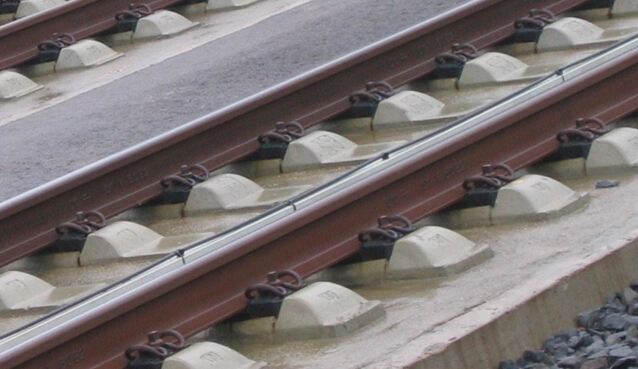

Application

  1. Vitesse <120km>
  2. Vitesse >120km/h de route

Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC





Nécessité de citation (plus, le meilleur)

  1. Dessin avec normal
  2. Matériel et catégorie
  3. Préparation de surface
  4. Quantité d'ordre

Système noir d'attache de rail d'oxyde pour le chemin de fer 44 - dureté 48HRC 10



Si vous avez le tout d'autres modèles de rail clôturent l'attache, accueil pour me contacter.
